Valutazione della resa cromatica IES TM 30
La valutazione della resa cromatica valida in tutto il mondo, in inglese Colour Rendering Index (CRI), è sembrata troppo approssimativa ad alcuni produttori americani di LED. Gli 8 colori campioni definiti nella procedura CIE 13.3 (1995) non sono colori che si presentano spesso nella vita quotidiana. Questi 8 colori campioni non possono nemmeno riflettere la gamma di tutti i colori possibili. Un secondo aspetto è che viene considerata solo la fedeltà del colore e non la sua saturazione. Tuttavia la Commissione Internazionale dell’Illuminazione (CIE Commission International de l’Eclairage), con sede a Vienna, non intende aderire a un nuovo metodo di valutazione.
Gli standardizzatori americani della IES (Illuminating Engineering Society), di sede a New York, si sono assunti il compito di creare una matrice più completa per la valutazione della resa cromatica. L’obiettivo è valutare in modo più completo la fedeltà del colore e anche la sua saturazione. Pertanto la valutazione della resa cromatica IES TM 30-15 è intesa come supplemento alla valutazione CIE 13.3 (1995). La CIE non ha riconosciuto la valutazione TM 30-15. Ciò nonostante usare il metodo TM 30 Rf è possibile anche in Europa per scopi scientifici. A prescindere da questo, il metodo TM 30-15 torna utile per valutare la qualità della luce e si è ormai consolidato nei paesi della regione pacifico-americana. In Europa invece il sistema TM 30-15 non si è ancora imposto.
La versione rielaborata TM 30-18 è stata approvata dall’ANSI (American National Standard Institute) come ANSI / IES TM 30-18.
Valutazione della fedeltà di colore Rf (Rendition fidelity)
Invece di 8 colori campioni, ne sono stati selezionati 99 che si vedono effettivamente nella vita quotidiana. Questi 99 colori sono distribuiti uniformemente nello spazio cromatico. La valutazione della fedeltà è massima quando la coordinata della sorgente luminosa incognita (quadrato rosso) è identica alla coordinata della sorgente di riferimento (punto nero).
Valutazione della saturazione di colore Rg (Rendition gamut)

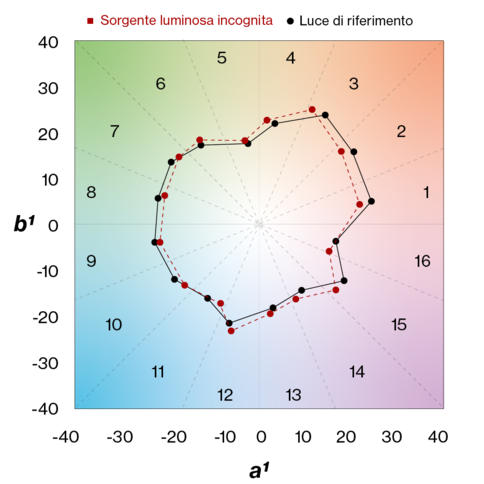

Per determinare la saturazione del colore, ossia il valore Rg, lo spazio cromatico è stato diviso in 16 segmenti. Tutti i punti di colore in un segmento vengono uniti in una posizione di colore comune.
Rappresentazione della resa di saturazione Rg
Per rappresentare in modo evidente lo scostamento di saturazione, si è dilatato lo spazio cromatico in modo che i 16 punti di colore stabiliti si trovino su un cerchio (linea nera). La rappresentazione illustrata a destra si chiama Colour Vector Graphic: la linea rossa mostra i risultati della sorgente luminosa di prova. In questo grafico la distorsione della sorgente luminosa da quella di riferimento è chiaramente visibile, contrassegnata da frecce nere.
Valutazione della saturazione di colore Rg (Rendition gamut)
Per mostrare ancora più chiaramente le differenze rispetto al riferimento, si usa una Color Distortion Icon, visibile nel grafico a sinistra. Il riferimento è una linea bianca su sfondo nero. La sovra- o sotto-saturazione è visibile chiaramente.
Rendition fidelity & Rendition gamut
La media di tutti i 99 colori campioni viene emessa come Rf (f sta per Fidelity, fedeltà di colore). Per poter valutare la saturazione del colore, è stato definito il valore Rg (g sta per gamut, ossia estensione del colore). Questi due valori vengono determinati insieme.
Nel caso del fattore Rf il valore più alto è 100; per quanto riguarda invece Rg, è teoricamente possibile un valore massimo di 140. Più il valore Rf si avvicina al massimo di 100, più si avvicina a 100 anche il valore Rg.
Rappresentazione grafica congiunta di Rf e Rg
Quali valori sono buoni e quali eccellenti?
- Una valutazione buona è: Rf > 80; Rg fra 85 e 115, linea tratteggiata rossa
- Una valutazione ottima è: Rf > 90; Rg fra 90 e 110, linea tratteggiata gialla
- Una valutazione eccellente è: Rf 100; Rg 100, punto verde
In questa matrice dove stanno gli abituali indici CRI ≥ 80 e CRI ≥ 90?
- Le tipiche sorgenti luminose con CRI ≥ 80 sono leggermente al di sotto del valore Rf 80, con una bassa saturazione Rg 80 in corrispondenza del rosa
- Le tipiche sorgenti luminose con CRI ≥ 90 sono leggermente al di sotto del valore Rf 90, con saturazione Rg 90 in corrispondenza del giallo chiaro
