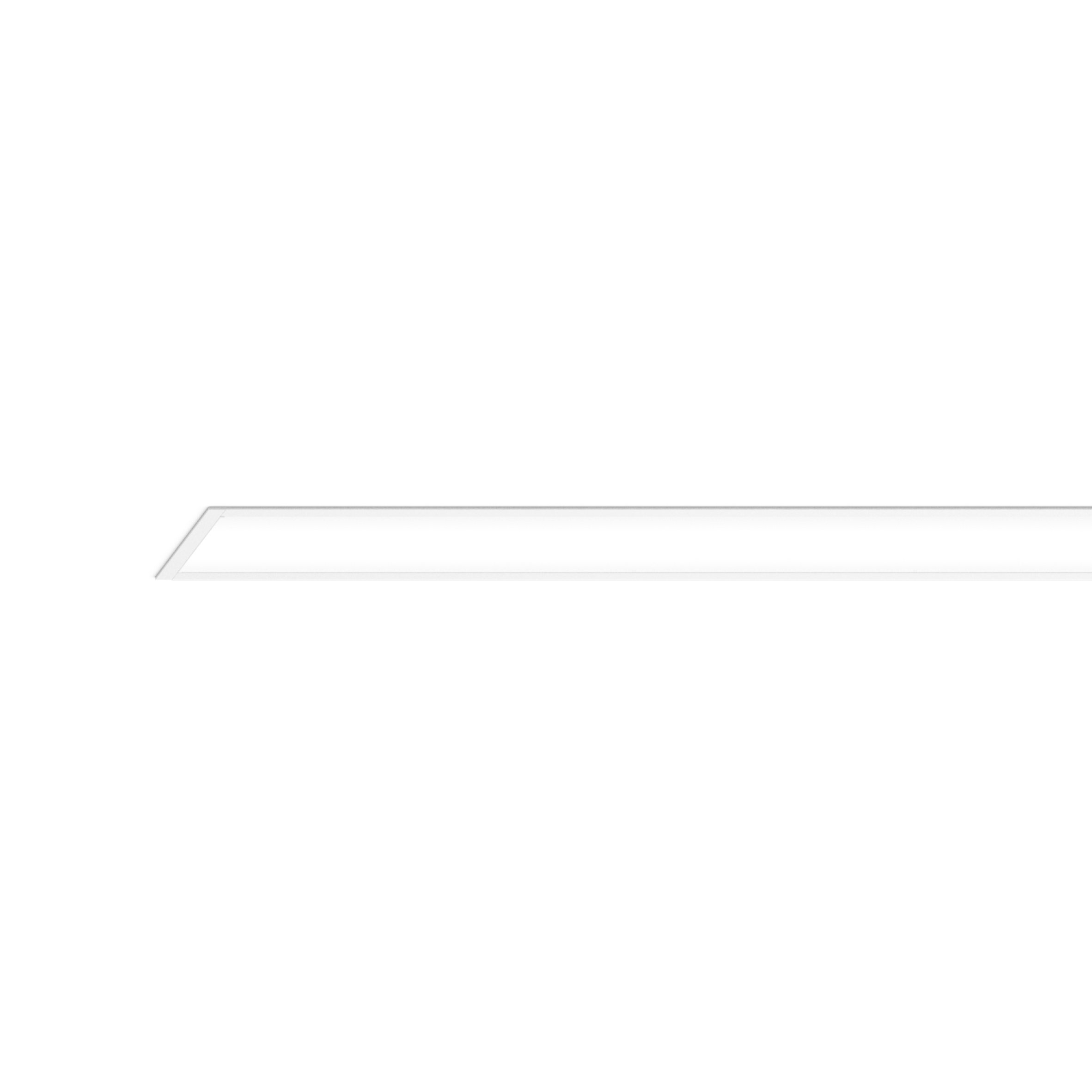

FRAME 100 HIGH LUMEN trim;FRAME 100 MID LUMEN trim

FRAME 100 high lumen

trim

052-43M2517G

Informazioni rapide

3000 K
CRI ≥ 80 / 3 SDCM
UGR < 19
109 lm/W
L90 / 50000 h
non DIM
Microprismatic
IP20

Colore

Generale

  • Soffitto
  • Incasso
  • bianco
  • RAL9016 1
  • 2620 lm/m
  • IP20
  • 1500 lm

LED

  • 3000 K
  • CRI ≥ 80
  • L90 / 50000 h
  • MacAdam iniziale ≤ 3 SDCM
  • MR 0.54
  • MDER 0.49

Ottico

  • Microprismatic
  • microprismatic
  • UGR < 19
  • PstLM ≤ 1.0 2
  • SVM ≤ 0.4 2

Dati elettrici

  • non DIM
  • 220-240 V
  • sistema 13.8 W
  • classe isolamento 1
  • sistema 109 lm/W3
  • 24 W/m

Dati fisici

  • bordo
  • lunghezza 596 mm
  • larghezza 120 mm
  • altezza 82 mm
  • 2.35 kg

Sagoma

  • lunghezza 584 mm
  • larghezza 108 mm
  • spessore min. del soffitto 8 mm
  • spessore max. del soffitto 25 mm
  • profondità di incasso 108 mm

Tipi di interruttori di circuito

Tipo di interruttore automatico

B10
B13
B16
B20
C10
C13
C16
C20

Numero di apparecchi

14
18
25
28
23
30
38
46
1 Codice RAL 2 Valore del prodotto contenitore a pieno carico (non regolato) 3 incl. optical losses and the efficiency of the operating device (converter)

Corpo faro in profilo in alluminio estruso; apparecchio da incasso con bordo; adatto per soffitti con spessore di 8-25 mm; superficie verniciata a polveri bianco; profilo (testata finale e staffa di montaggio premontata dal costruttore) consegnabile anticipatamente; componenti faro restanti montabili senza attrezzi; inserto luce LED costituito da alluminio verniciato altamente riflettente per una migliore gestione termica; colore della luce 3000 K; binning iniziale MacAdam ≤ 3 SDCM; CRI ≥ 80; 90 % min. del flusso luminoso dopo 50000 ore di esercizio; LED a efficienza energetica con un'elevata resa cromatica; rifrattore in PMMA a microprismi incl. pellicola di diffusione per ridurre la luminanza mantenendo l’illuminazione omogenea; UGR ≤ 19; grado protezione IP20; classe isolamento 1; 220-240 V; cablaggio interno apparecchio senza alogeni; incl. convertitore, non dimmerabile; sorgente luminosa sostituibile da tecnici specializzati autorizzati; dispositivo di controllo sostituibile da tecnici specializzati autorizzati;
