Lichtstärkeverteilungskurve

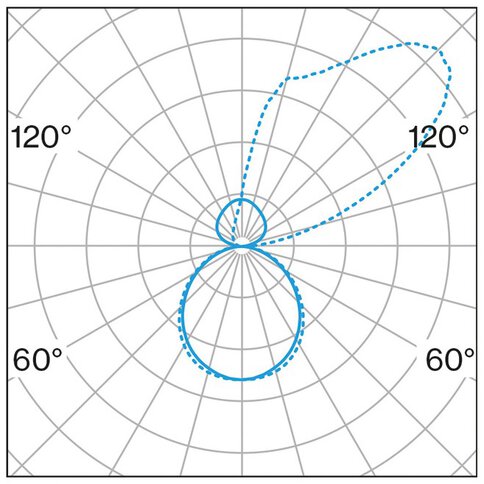

Die Lichtstärkeverteilungskurve ist eine grafische Darstellung der Lichtstärkemessung einer Leuchte. Dabei wird angenommen, dass die Leuchte zentral in einem Standardraum hängt und ihren Lichtstrom frei in alle Richtungen ausstrahlen kann. Die Lichtstärke der Leuchte wird mittels eines Goniophotometers ermittelt. Die Entfernung der Kontur der Lichtstärkeverteilungskurve vom Leuchtenmittelpunkt gibt über die Lichtstärke in der jeweiligen Richtung Auskunft. Diese dreidimensionale Kontur wird für eine einfache zweidimensionale Darstellung durch zwei vertikale Ebenen geschnitten. Die durchgehende Linie zeigt die Lichtstärkeverteilungskurve in Querrichtung zur Leuchte, die strichlierte Linie stellt die Lichtstärkeverteilungskurve in Längsrichtung zur Leuchte dar. Die Schnittebene in Querrichtung ist mit (C0-C180) angegeben, die Schnittebene in Längsrichtung mit (C90-C270). Die Zahl nach dem „C“, gibt den Winkel an in dem die Ebene liegt, wenn man von oben auf die Lichtverteilungskurve blicken würde.
